配電箱溫度監控系統

在大大小小的城市街道,有多少大樓矗立,你想過它們真的安全嗎?

配電箱的安全與防護,需要行動被看見




針對大樓用電安全,最直接的關鍵因素之一會坐落在「配電箱」的安全基礎上。

以安全為基石,睿橋透過精準的溫度監測,研發出配電箱的安全配套解決方案。

一般配電箱爆炸
原因有哪些?

Mobirise

設備老舊

許多大樓屋齡不泛有20~30年,其配電箱當然
也相對老舊,負載程度和設計配線上也相對不
足,這些因素皆會增加配電箱的壓力,更不用
說短路、漏電的風險也將隨之大幅提高。

需求提高

現代人用電需求具增,而爲了滿足用電需求,
變電所的設備必須長期維持運作,若長時間負
荷運作,會導致設備發熱甚至過熱,容易發生
爆炸或火災意外。

異物破壞

配電箱普遍會設置在較偏僻位置,不泛會有
老鼠、松鼠、壁虎等動物破壞設備、線材,
易可能形成線路漏電、短路情形,也隨之提
升線路燃燒或爆炸的可能性與風險。

  漏  電

區分為自然因素和人為因素。
二者皆可能使電線絕緣功能降低,導致電線與導線之間電流不尋常外漏,一旦經過電阻較大區域隨即產生高溫,易於漏電點發生火花或火災。

  短  路

由於短路電阻突然減少,電流突然大增,瞬間的發熱量大幅增加,超過正常線路可承載的發熱量。易於短路點產生火花,嚴重程度將會延伸範圍至附近易燃物之間的燃燒,造成火災

負荷超載

通常指電線電流量超過安全載流量,導致溫度升高現象。當負荷發生,會加快電線老化變質,長期之下溫度也將不斷升高,一旦溫度達至高點,就會引發燃燒,並引燃導線附近可燃物,進而著火爆炸。

接觸電阻過大

即配電箱在接頭的接觸面上形成的電阻稱為接觸電阻。如果接頭中有雜質或其他原因接觸不良,造成區域性電阻過大,當電流過接頭時,即產生大量的熱形成高溫,易於引起燃燒或爆炸。

☠
當心危險就在身邊
台灣配電箱起火與爆炸事件

  配電箱、變電箱、電控系統,需要維護和觀察,更是保護你我安全的重點項目之一
可降低隱患和危險,甚至可以帶來更多重視和行動

Mobirise

|  啤酒廠配電盤驚爆 2工人遭灼傷

意外消息,苗栗竹南工業區內,竹南啤酒廠,發生配電盤爆炸意外,2名外包人員,遭到灼傷送醫... (From 華視新聞 2013/5/24)

Mobirise

|  桃園大火6死 原因疑配電箱起火爆炸

桃園市蘆竹區的矽卡公司,14日凌晨2點9分,2樓的員工宿舍發生大火,5人及時逃出...
(From上報Up Media 2017/12/14)

Mobirise

|  疑用電過量致超載 接電箱竄火驚爆

中秋連假才剛結束,中和就發生火災,疑似是用電量過大,造成超載問題,民眾拍下騎樓...
 (From 華視新聞 2021/9/22)

解決方案目標與實現

將「溫度監控」功能與技術協同植入配電箱,加以防範配電箱的

災害為首要目標,有信心做到產品差異化,精準投入指標市場。

01  有效降低整體維護成本與人力成本

02  彈性開放跨平台資料存取與狀態分析

03  數據自動化彙整,結合雲端資料庫

Mobirise

配電箱溫度監控系統

Model. 9600N-RF

100% 台灣研發設計
100% 非接觸式精準溫度監控
±2°C 精準度溫度表現

產品關鍵有四大核心支撐,由睿橋資訊研發設計。
涵蓋溫度監測,目的為採集溫度數值;配電箱資
料庫,透過雲端結合,將採集到的溫度數據做自動
化彙整與曲線觀測;硬體設備,透過網關與感應器
連接上傳雲端資料庫;顯示端,透過設備燈號顏色
顯示運作是否正常連線。

產品核心

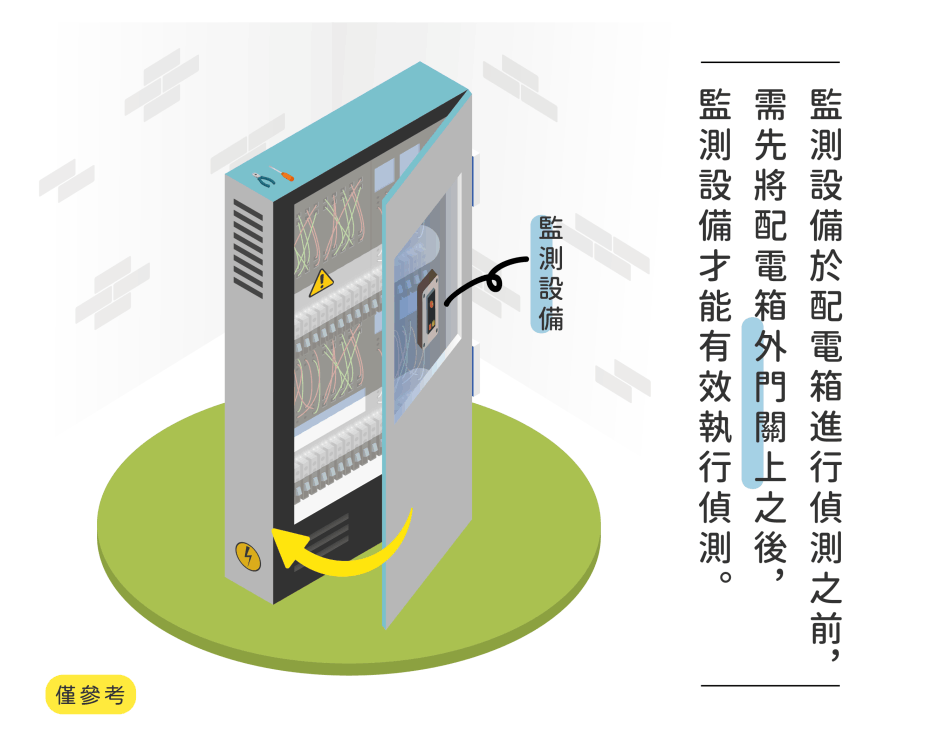

• 溫度監測:非接觸式設計,量測距離 10~40 cm
• 配電箱資料庫:連接雲端與瀏覽器,可自訂警報
  溫度並觀測數據曲線
• 硬體設備:搭配網關、感應器、路由器連接傳輸
• 顯示端:透過燈號判斷設備是否正常運作(連線)

規格/特色

擁有穩定可靠的電力系統,是每個人、每個家庭、每座城市、每個國家發展的重要保障

溫度監測感應器

• 採用8*8解析度熱成像感應器
• 偵測角度:35度垂直、水平視角
• 測溫範圍:攝氏 -30°C ~ 300°C
• 支援2.4Ghz RF發送端資料傳遞
• 支持USB接口,5V/1A DC電源供應
• 按鍵支援2.4Ghz RF配對功能

網關 Gateway

• 採用GP329系列,内建ARM9 32bit CPU
• 接收2.4Ghz RF 感應器資料
• 通過WiFi 或 Ethernet 將資料透過Restful
  API通信協議上傳服務器/雲端資料庫
• 按鍵支援WPS配對/RF配對/還原出廠設定
• WiFi 採用 Realtek RTL8189 系列為主
• 支援SD卡槽/SD卡讀取,提供韌體更新
• 支援感應器連接,至多連接8個

Mobirise

雲端服務器功能

• 以Web Hosting基本功能為主,降低雲端成本
• 可支援Web Hosting編修成目標服務器(公司/
   組織內部)
• 採用SQL Database 以降低後端開發時間
• 採用Restful API 傳遞資料,縮減維護成本
• 支援瀏覽器直接存取,並提供跨平台結合

配電箱資料庫

• Cloud 分別座落在美國與大陸
• 支援Browser觀測精準溫度曲線
• 支援顯示設備是否正常運作或故障
• 能夠將現有架構快速修改,從 Internet
  轉換 Intranet (轉換Intranet 需單獨1套Server)
• 客戶可擁有個別 ID,保護資料安全
• 可自訂溫度警報值,若觸發立即警報通知


貼心提醒  |  本產品不提供到府場勘與安裝服務,僅提供實體產品與方案內容相關資訊,謝謝您。

Mobirise

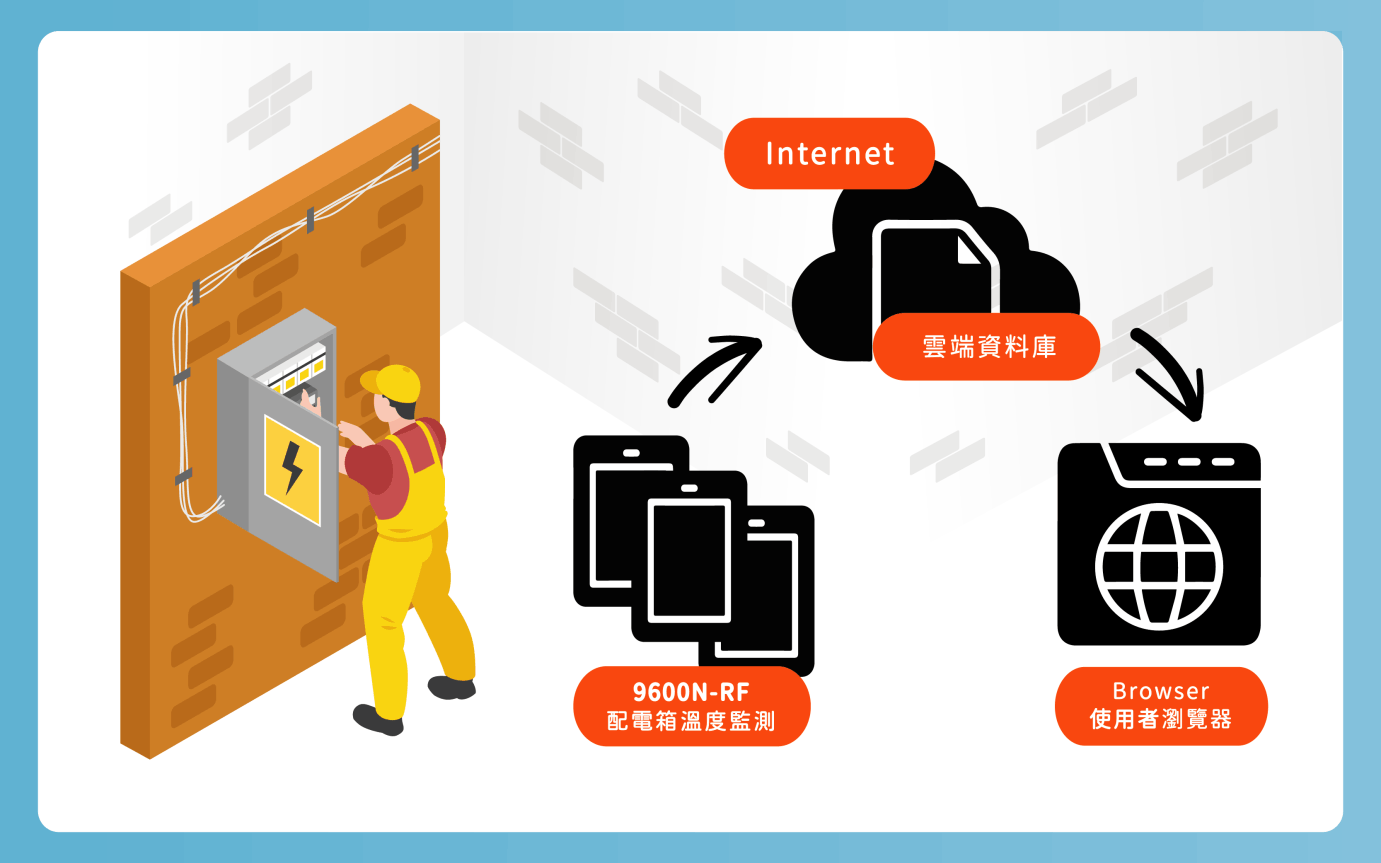

工作模式

透過配電箱溫度監測,將溫度數據上雲端,藉由瀏覽器觀測,可及時發現設備運行溫度異常隱患,並實現預警通知。

Mobirise

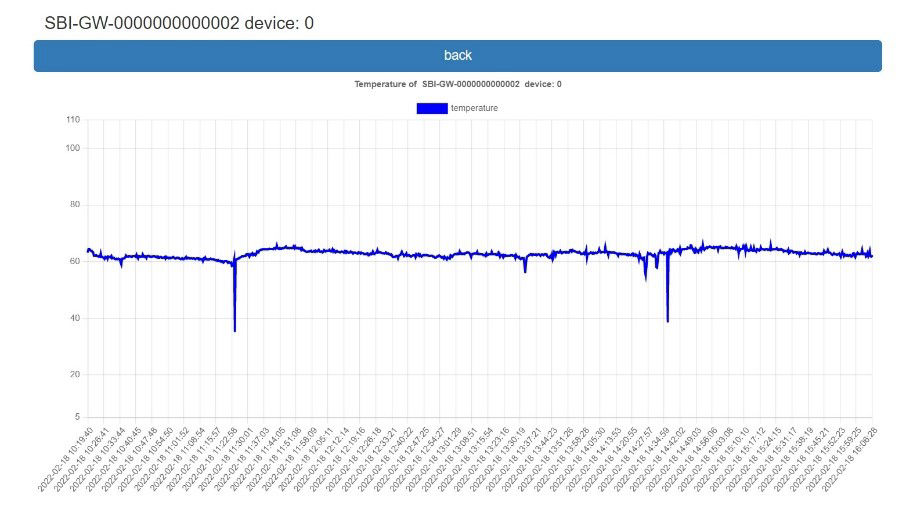

溫度曲線圖

將每筆溫度資料,透過溫度曲線完整呈現,即時追蹤配電箱運作狀態,有助於避免因嚴重故障而造成用戶人身傷害及經濟損失。
